| Грохот ГИЛ | 21 | 31 | 32 | 33 | 41 | 42 | 43 | 51 | 52 | 52ПР | 53 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Площадь просеивающей поверхности (одного яруса), м2 | 2,10 | 3,75 | 6,45 | 7,85 | |||||||
| Количество ярусов | 1 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 2 | 3 |
| Частота колебаний, об/мин | 960 | ||||||||||
| Амплитуда (полуразмах) колебаний, мм | 1...4 | 1,5...4,5 | |||||||||
| Номинальная мощность эл. двиг., кВт | 2,2 | 5,5-7,5 | 7,5-11 | 7,5 | 7,5 | 11 | 11 | ||||
| Габаритные размеры колеблющейся части | |||||||||||
| длина | 2305 | 3200 | 4500 | 5050 | |||||||
| ширина | 1000 | 2100 | 2350 | 2550 | |||||||
| высота | 800 | 900 | 1250 | 1700 | 850 | 1400 | 1650 | 900 | 1250 | 1250 | 1650 |
| Масса, кг | 1200 | 1650 | 1700 | 2500 | 2300 | 2900 | 4000 | 2600 | 3420 | 3800 | 3900 |

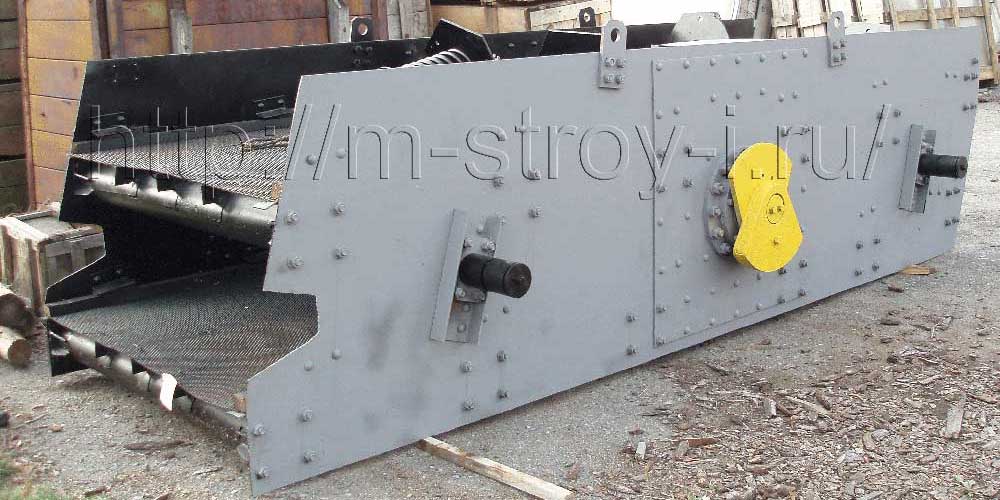

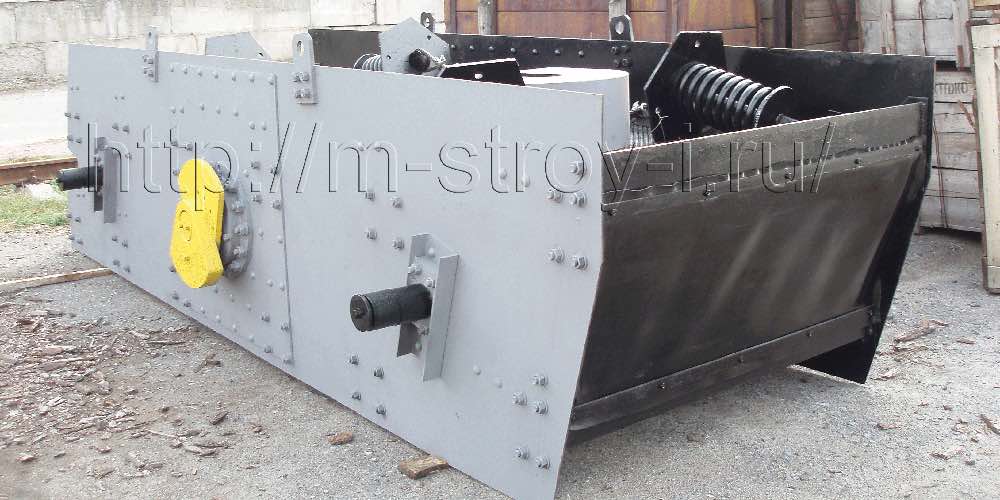

Грохоты изготавливаются в опорном или подвесном исполнении с левым или правым расположением привода и по желанию заказчика могут комплектоваться пылезащитным кожухом. Кроме Указанных в таблице, возможно изготовление грохотов 1 и 2 габаритов. Грохот ГИЛ52ПР с регулируемой амплитудой до 6 мм применяется для грохочения материалов с повышенной влажностью, а так же вместо грохотов ГИС52. Отличие от грохотов типа ГИЛ – в грохоте ГИЛ52ПР вибратор выполнен на жидкой смазке. При этом усилена конструкция основных несущих элементов короба.
| № | Наименование оборудования |
Шифр оборудования, ГОСТ, ОСТ, ТУ и номер спецификации | Наименование запасной части |
Номер чертежа запасной части |
Примечание |
|---|---|---|---|---|---|
| 1 | ГИЛ 43, ГИЛ 52 ГИЛ 43–2.00.000 ГИЛ 52–2.00.000 |
Взаимозамен. | Вибратор (ГИЛ 43) Вибратор (ГИЛ 43) Вибратор (ГИЛ 43) |
29.073.004.000СБ ГИЛ 52–1.01.300–01 ГИЛ 52–1.01.200–01 |
эластична передача |
| Взаимозамен. | Вибратор (ГИЛ 52) | ГИЛ 52–1.01.300 ГИЛ 52–1.01.200 |
|||
| Пружина ф28 | ИАФЦ 753513.005 (509113.001) | ||||
| Корпус | 29.073.004.009 | ||||
| Вал (ГИЛ 43) | ГИЛ 52–1.01.331 | ||||
| Вал (ГИЛ 52) | ГИЛ 52–1.01.331–01 | ||||
| Короб | ГИЛ 52–2.01.000 | ||||
| Короб | ГИЛ 43.2.01.000 | ||||
| Связь-балка | ГИЛ 43.2.01.050.01 | ||||
| Амортизатор | ГИЛ 43.2.00.175 | ||||
| Труба вибратора | 29.073.004.020.01 | ||||
| 2 | ГИЛ 43А, ГИЛ 52А ГИЛ 43А.00.000 ГИЛ 52А.00.000 |
Вибратор (ГИЛ 43А) | ГИЛ 43А.02.000–01 | ||
| Вибратор (ГИЛ 52А) | ГИЛ 43А.02.000–02(03) | ||||
| Короб | ГИЛ 43А.01.000 | ||||
| Короб | ГИЛ 52А.01.000 | ||||
| Связь-балка | ГИЛ 43А.01.060 | ||||
| Втулка подшипника | 29.073.004.000 СБ | ||||
| Сито | ГИЛ 52.2.00.060 | ||||
| Сито рифленое | ГИЛ 43А.00.033÷07 | из углеродистой про-волоки для ГИЛ 43А | |||
| Сито рифленое | ГИЛ 43А.00.033.08÷15 | из углеродистой проволоки для ГИЛ 52А | |||
| Рама | ГИЛ 52А.05.00 | ||||
| 3 | ГВИ–3,75х2 ГВИ–3,75х2.00.000 |
Короб | ГВИ–3,75х2.01.000 | ||
| Связь-балка | ГВИ–3,75х2.01.010 | ||||
| 4 | ГИТ 52ЛМ ГИТ 52ЛМ.00.000 |
Короб | ГИТ 52ЛМ.01.000 | ||
| Связь-балка | ГИТ 52ЛМ.01.020 | ||||
| Вибратор | ГИТ 52ЛМ.02.000 | ||||
| 5 | ГИТ 51А (опорный и,подвесной) ГИТ 51А–1.00.000 |
Вибратор (ГИТ 51А) | ГИТ 51А–2. 06.000 | ||
| Корпус | ГИТ 51А–1. 06.005 | ||||
| Укрытие пылезащитное | ГИТ 51 – 1.105.000 | ||||
| Вал | ГИТ 51А–2. 06.003 | ||||
| Сито | ГИТ 51А.03.020 | При заказе указать размер ячейки | |||
| Сито | ГИТ 51А.03.030 | ||||
| 6 | ГИТ 51 – 1,1 ГИТ 51 – 1,1.00.000 |
Короб | ГИТ 51 – 1,1.01.000 | ||
| Вибратор | ГИТ 51 – 1,1.02.000 | ||||
| Связь-балка | ГИТ 51 – 1,1.01.030–01 | ||||
| Сито рифленое | ГИТ 51 – 1,1.00.074, | ||||
| Сито рифленое | ГИТ 51 – 1,1.00.076 | ||||
| Секция сита | ГИТ 51 – 1,1.00.260 | ||||
| Рама | ГИТ 51 – 1,1.04.000 | ||||
| 7 | ГИСЛ 42 | Короб | ИАФЦ 305136.007 | ||
| Вибратор | ИАФЦ 303312.011 | ||||
| Связь-балка | ГИСЛ 82.01.110 | ||||
| Секция сита | ИАФЦ 614218.124 | Верхн. шт. | |||
| Секция сита | ИАФЦ 614218.018 | Нижн. шт. | |||
| Секция сита | ИАФЦ 614218.015 | Щелевая | |||
| Устройство брызгальное | ИАФЦ 612451.001 | ||||
| 8 | ГИСЛ 62 ГИСЛ 62.00.000 |
Короб | ГИСЛ 62.01.000 | ||
| Вибратор | ГИСЛ 62.5.00.020 | ||||
| Пружина ф28 | ИАФЦ 753513.005 (509113.001) | ||||
| Связь–балка | ГРЛ 62–1. 01.090 | ||||
| Вибратор | ГИСЛ 62–6.00.020 | ||||
| Сито | ГИСЛ 62.00.150 | ||||
| Секция сита | ГИСЛ 62–1. 00.340 | ||||
| Секция сита | ГИСЛ 62–1. 00.400 | ||||
| Планка | ГИСЛ 62.100.094 | ||||
| Хомут | ГИСЛ 62–100.093 | ||||
| Скоба | ГИСЛ 62.00.915–02 | ||||
| Связь-балка | ГСЛ 62.5.01.220 | ||||
| Устройство брызгальное | ГСЛ 62.2.00.010 | ||||
| 9 | ГИСЛ 62А ГИСЛ 62А.00.000 |
Вибратор | ГИСЛ 62А.02.000 | ||
| Опора | ГИСЛ 62А.04.000 | ||||
| Сито штампованное | ГИСЛ 62А.00.170 | ||||
| Связь-балка | ГИСЛ 62А.01.060 | ||||
| Сито | ГИСЛ 62–2.00.170 | ||||
| 10 | ГИСЛ 72 ГИСЛ 72.00.000.1 |
Вибратор | ГИСЛ 72.06.000 | ||
| Пружина ф28 | ИАФЦ 753513.005 (509113.001) | ||||
| Связь–балка | ГРЛ 71.15.060 | труба коробчатого сечения | |||
| Связь–балка | ГИСЛ 72–1. 03.060 | ||||
| Короб | ГИСЛ 72–1. 03.000 | ||||
| Сито | ГИСЛ 72.00.440 | ||||
| Секция сита | ГИСЛ 72–2. 00.050 | ||||
| Секция сита | ГИСЛ 72–1. 00.110 | ||||
| Хомут | ГИСЛ 72–1. 00.002 | ||||
| Скоба | ГИСЛ 72–1. 00.003 | ||||
| 11 | ГИСТ 72 | Короб | ГИСТ 72.02.000 | ||
| Вибратор | ГИСТ 72.01.000 | ||||
| Связь–балка | ГИСТ 72. 02.010 | ||||
| Связь–балка | ГИСТ 72. 02.050 | ||||
| Связь–балка | ГИСЛ 72–1. 03.060 | ||||
| Секция сита | ГИСТ 72.00.130 ГИСТ 72.00.240 |
При заказе указать размер ячейки (щели) | |||
| Рама | ГИСТ 72.04.000 | ||||
| Рама | ГИСТ 72.05.000 | ||||
| Шпилька | ГИСТ 72–1. 01.001 | ||||
| Кронштейн | ГИСТ 72.00.410 | ||||
| Основание | ГИСТ 72.00.420 | ||||
| Амортизатор | ГРО 82–7701 | ||||
| 12 | ГИСЛ 82 ГИСЛ 82.00.000.1 |
Короб | ГИСЛ 82.01.000 | ||
| Вибратор | ГИСЛ 82–1. 02.000 | ||||
| Связь–балка | ГИСЛ 82.01.110 | ||||
| Сито | ГИСЛ 82.00.050 | ||||
| Секция сита | ГИСЛ 82–1. 00.030 | При заказе указать размер ячейки (щели) | |||
| Секция сита | ГИСЛ 82–1. 00.190 | ||||
| 13 | ГИСЛ 82А | Секция сита | ИАФЦ. 614218.015 (ГИСЛ 82А.00.260) | ||
| 14 | ГСТ 62Б ГСТ 62Б.000 |
Короб | ГСТ 62Б.470 | При заказе указать тип и размер ячейки (щели) верхнего и нижнего сита | |
| 15 | ГСТ 61В | Короб | ИФЕА 305136.001 (ГСТ 61В.01.000) | ||
| Вибратор | ИФЕА 303312.001 (МРА.02.000 СБ) | ||||
| Вибратор | МРА.02.000 – 01 СБ | ||||
| Вал | ГСТ 61В.05.000 СБ | ||||
| Связь-балка | ГСТ 61В.01.110 | ||||
| Болт | ГСТ 61В.00.105 | ||||
| Гайка | ГСТ 61В.00.106 | ||||
| Гайка | ГСТ 61В.00.107 | ||||
| Шпилька | ГСТ 61В.00.108 | ||||
| Пружина тарельчатая | МРА 00.012 | ||||
| 16 | ГИСЛ 62У – 1 ГИСЛ 62У – 1.00.000 |
Короб | ИАФЦ 305136.010 (Гисл 62У – 1.01.000) | ||
| Вибратор | ИАФЦ 303312.013 (Гисл 62У – 1.02.000) | Соответствует Гисл 62У.02.000 | |||
| Связь-балка | ИАФЦ 301343.013 (Гисл 62У – 1.01.050) | ||||
| Сито | ИАФЦ 614218.102 (Гисл 62У – 1.00.130) | При,заказе,указать размер,ячейки (щели) | |||
| Секция сита | ИАФЦ 614218.097 (Гисл 62У – 1.00.210) | ||||
| Секция сита | ИАФЦ 614218.095 (Гисл 62У – 1.00.180) |
